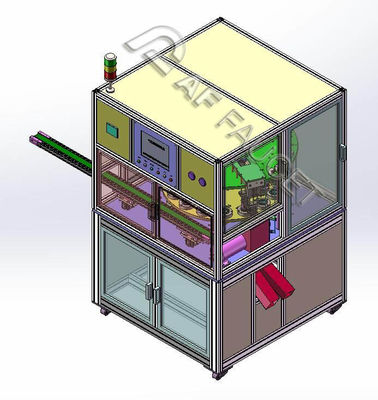

RTAF-CA006-HFI เครื่องตรวจสอบอัตโนมัติเต็ม สําหรับแกนวาล์วเท้าสูงและเรียบ

เครื่องทดสอบนี้ถูกออกแบบเฉพาะสําหรับการตรวจสอบการรั่วไหลของอากาศและทอร์คของกระสุนเซรามิก

• การตรวจสอบความแน่นของอากาศ (การทดสอบการรั่วไหลของอากาศ): นําก๊าซเข้าไปในช่องเข้าของวาล์ว According to the micron air pressure difference detected by high precision and high sensibility devices to check if there is increased pressure in the sealing space and judge the air tightness performance.

• การตรวจจับทอร์มของกระสุน: ด้วยระบบ servo ที่มีเซ็นเซอร์และทอร์มหมุนของแกนวาล์ว เพื่อตรวจสอบว่าสินค้ามีคุณสมบัติหรือไม่

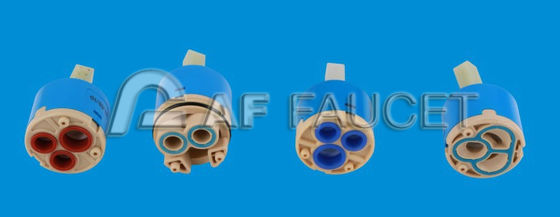

1การใช้งาน: การตรวจสอบคุณภาพของกระสุนเซรามิก 25/35/40 มิลลิเมตร

2- ใช้งานได้อย่างมั่นคง ทํางานได้ไม่หยุด 20 ชั่วโมง

3. ระยะเวลาการทดสอบ: 8 วินาที, ขึ้นอยู่กับมาตรฐานการทดสอบของลูกค้า. ผลิต: 3000 ~ 3400 ชุด / 8 ชั่วโมง

4ชิ้นส่วนการทํางานถูกจับขึ้นกับสายโดยผู้ควบคุมและเวลาตรวจพบถูกปรับเปลี่ยนตามคําขอของลูกค้า

5เครื่องทดสอบนี้เป็นเทคโนโลยีที่เป็นมิตรต่อสิ่งแวดล้อมและเขียว

โมดูลหลัก

1ระบบการอัพโหลด: ระบบการให้อาหารนี้ประกอบด้วยมอเตอร์, คอนเวียร์เบิร์ท, กลไกการแบ่ง, อุปกรณ์แบ่ง, ฯลฯจากนั้นนําไปยังสถานีทํางาน Manipulator, เครื่องมือจับกระสุนไปยังพื้นที่การตรวจจับและเสร็จสิ้นการทํางานการอัพโหลด

2ระบบการตรวจสอบ: เครื่องมือการรั่วไหล, เครื่องวิเคราะห์, เครื่องมือการเก็บข้อมูล, เครื่องตรวจจับแรง, ระบบเซอร์โว, เครื่องส่ง, เครื่องเก็บข้อมูล, เครื่องแสดงข้อมูล, ฯลฯอุปกรณ์การรั่วไหลและเซ็นเซอร์แรงส่งตัวแปรที่ตรวจพบไปยังเครื่องส่งผ่านเครื่องวิเคราะห์, รวบรวมข้อมูล ฯลฯ ข้อมูลที่ได้รับโดยตัวส่งและจากนั้นถูกระบุโดย PLC เซ็นทรัลโปรเซสเซอร์เพื่อให้สําเร็จกระบวนการตรวจจับ

3ระบบส่ง: ระบบนี้ประกอบด้วยมอเตอร์, แบ่ง, เครื่องควบคุม, เครื่องติดตั้ง, การตั้งตําแหน่งไฟฟ้าแสง, และส่วนกลอื่น ๆ

ตอบ: เครื่องเริ่มทํางาน เครื่องควบคุมการให้อาหารจับกระสุนและวางมันในสถานีการแบ่งแบ่ง

B: หลังจากผ่านการทดสอบทั้งหมด 7 สถานที่ตรวจสอบ: การตรวจสอบการรั่วและทอร์คเครื่องควบคุมการบรรทุกจับผลิตภัณฑ์และวางมันในพื้นที่ที่มีคุณสมบัติหรือไม่มีคุณสมบัติ และถูกส่งไปยังวิธีการทํางานต่อไปโดยสายขนส่ง. "

4ระบบการทํางานและการควบคุม: PLC + หน้าจอสัมผัสเพื่อควบคุมข้อมูลทั้งหมดที่พบ

สถานที่ทํางาน

อุณหภูมิสภาพแวดล้อมการทํางาน: 0 ≤ 45 °C

ความชื้น: 20 ≤ 90% RH

พลังงานไฟฟ้า: โฟสเดียว 220VAC, 50Hz, 1.5KVA

อากาศกด: 4 kgf/cm, ความอนุญาต: ± 10%

พื้นที่ติดตั้ง: 2000mmX1300mmX1900mm

ไม่มีเขตแม่เหล็กแข็งแรง ไม่มีก๊าซอันตรายในโรงงาน

1. การตรวจสอบคุณภาพของแกนวาล์วแบบอัตโนมัติ (การตรวจสอบการรั่วไหลของอากาศ, ความแน่น เป็นต้น)


2. ระบบปฏิบัติการและควบคุมหลัก:

   ติดตามขั้นตอนการทํางานของสายการผลิตทั้งหมด:

   กราฟคุณภาพการผลิต

   ระเบิดการทํางานผิดปกติ และการยิงปัญหา สําหรับแต่ละโมดูล และส่วนประกอบ เป็นต้น



เราให้บริการสายที่กําหนดเองตามสินค้าของลูกค้า ความสามารถในการผลิต และแผนการวางแผนของโรงงานด้วย กรุณาติดต่อเราเพื่อให้มีการปรึกษาฟรี บริการครุภัณฑ์พร้อม
