รายละเอียดสินค้า:
|
| ขนาด: | 1 หรือ 2 | ความถี่: | 50เฮิร์ต |
|---|---|---|---|
| ชื่อ: | อัตโนมัติแรงดันต่ํา Die Casting Machine | รุ่น: | การเคลื่อนย้ายแบบหมุน |

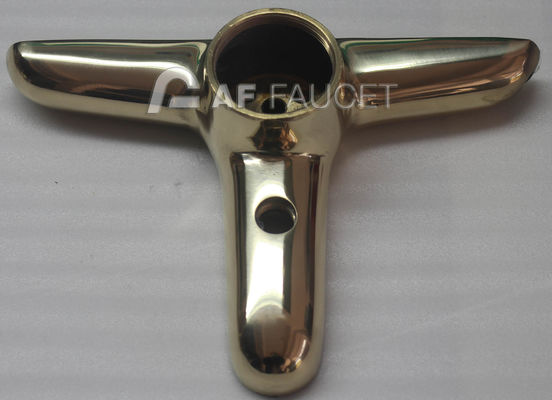

| การใช้งาน: | การหล่อโลหะสำหรับโลหะผสมทองเหลืองและโลหะผสมสังกะสีคุณภาพสูง โดยเฉพาะบนก๊อกน้ำ ตัววาล์ว และอุปกรณ์สุข | Max. สูงสุด Die ตาย: | 2 |
| ความหนาของล้อขัด: | 25มม | พลัง: | 500W |
| แหล่งพลังงาน: | เครื่องไฟฟ้า | ความเร็ว: | 3000 รอบต่อนาที |
| โวลเตชั่น: | 220V | น้ําหนัก: | 20 กิโลกรัม |
| เน้น: | เครื่องเคลือบหุ่นยนต์ 150 มม,เครื่องเคลือบหุ่นยนต์สําหรับเครื่องจักร,เครื่องเลืองโลหะอุตสาหกรรม 150 มม. |
||
คําอธิบายสินค้า

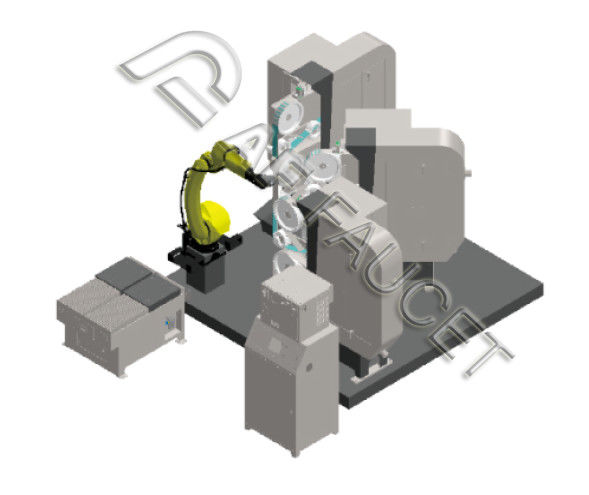

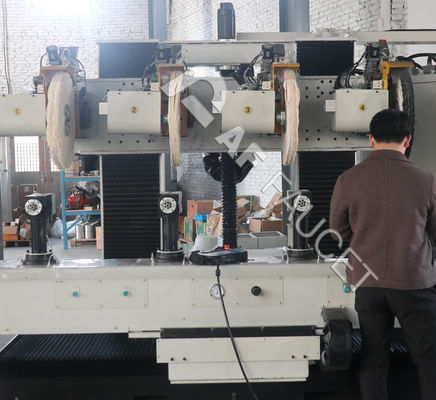

| 1ลักษณะ: ระบบควบคุมไฟฟ้าหลัก ใช้ระบบควบคุม CNC 6 แกน (การควบคุมหลักการจับจอตําแหน่ง, การตั้งค่าดิจิทัลสัมพันธ์, การตั้งค่าดิจิทัลความเร็ว,โปรแกรมป้องกันการเดินทาง, โปรแกรมฟังก์ชันการจําแนก, โปรแกรมแบบโง่ง่าย, ฯลฯ) ในโครงสร้างเครื่องจักรกล, มอเตอร์ servo ใช้ในการขับเคลื่อนเกียร์การลดหนอนเพื่อควบคุมการเคลื่อนไหวของหัวหน่วยเลืองและชิ้นงาน (U, V,W ทิศทางแกน) และ servo มอเตอร์ขับเคลื่อนตารางสไลด์ (X, Y, Z แกน) เครื่องมีหัวหน่วยเลือง 2 ที่สามารถเลือง 2 ชิ้นงานในเวลาวงจรหนึ่ง; ผลิตผลิตสูงถึง 4PCS / 30 ~ 50 วินาที (ขึ้นอยู่กับผลิตภัณฑ์และกระบวนการ); มันเหมาะสําหรับผลิตภัณฑ์มือรูปทรงซับซ้อน, ผลิตภัณฑ์ท่อและผลิตภัณฑ์รูปทรงปกติอื่น ๆ 2. พลังงานทั้งหมดคือ 16.25KW รวมถึง: หัวหน่วยเลือง 2 หัวที่มีมอเตอร์พลังงาน 5.5KW แต่ละตัวมอเตอร์การชดเชยแกน XYZVW 0.75KW มอเตอร์การชดเชยแกน U 1.5KW |
|||
| II: ปริมาตรเทคนิคหลัก | |||
| # | รายการ | ปริมาตร | ความเห็น |
| 1 | ขนาด | 3000 × 3160 × 2772 ((L × W × H) | |
| 2 | พลัง | 16.25KW | |
| 3 | ความดันเฉพาะ | 380V 50Hz | |
| 4 | แม็กซ์ กว้างของสกัด | 600 มม. | |
| 5 | น.กว้างของเครื่องเลือง | 400 มม. | |
| 6 | การเดินทางในแกน X | 1100 | |
| 7 | การเดินทางในแกน Y | 900 | |
| 8 | Z Axis การเดินทาง | 700 | |
| 9 | การเดินทาง U Axis | ± 60° | |
| 10 | การเดินทาง V Axis | ± 360° | |
| 11 | โลเตจการทํางาน | 380V | |
| ขนาดตาราง (LxW) | 2740*375 มม. | ||
| ความสูงจากพื้นดิน (ไม่มีเครื่องติดตั้ง) | 880 มม. | ||
| ความเร็วในการหมุน Jig | 20 รอบต่อนาที | ||
| ขนาดสถานี/วันทํางาน (สูงสุด) | 350 มม. | ||
| สถานี ความเร็วหมุน มอเตอร์ | 1500 รอบ / นาที | ||
| III | อุปกรณ์พื้นฐาน | ||
| # | รายการ | ยี่ห้อ | คําสังเกต |
| 1 | ระบบควบคุมการเคลื่อนไหว | PROMAX อิตาลี | |
| 2 | มอเตอร์เซอร์โว | PROMAX อิตาลี | |
| 3 | ระบบการชําระค่าตอบแทนความถี่แบบแปรปรวน + การ์ดควบคุม | AELTA | |
| 4 | หมุนมอเตอร์ล้อผ้า | SIEMENS | |
| 5 | เครื่องไฟฟ้าแรงต่ําหลัก | สไนไดร์ | |
| 6 | สายทางนําเส้นและสกรู | HIWIN | |
| 7 | กล่องลด | โรสซี่ อิตาลี | |
| 8 | หมุน | NSK | |
| 9 | อุปกรณ์ควบคุมของเครื่องติดตั้ง | ไต้หวัน | |
| 10 | ส่วนประกอบที่ปัก | พีเนมติก | |
| 11 | ประเภทตาราง | ขับเคลื่อน - โต๊ะเคลื่อนที่โดยสกรูสตาร์ / สกรูลูกกลิ้ง | |
| IV: เอกสาร | |||
| เอกสารใน CN/EN ประกอบด้วย: - คู่มือผู้ใช้ - คู่มือการใช้งานเตาอบอัด - คําแนะนําการประกอบ - คําแนะนําการใช้งาน - รายการของอะไหล่และชิ้นส่วนที่ใช้ - แผนภาพไฟฟ้า - คู่มือการบํารุงรักษาและคําอธิบายทางเทคนิคของส่วนต่างๆ ของอุปกรณ์ |
|||
